本系列產品為各種網絡傳輸設備等設計的網絡用信號電涌保護器,適用于各種計算機網絡,服務器路由器,HUB,交換機,寬帶等,安裝于數據線防雷分區LPZ1-3界面之間的RJ45接口2上。
一：產品特點
1:RJ45接口,100Mbps,提供4/8線全保護。
2:集中式防護,安裝維護簡單方便.
3:額定放電電流大,響應時間快，高傳輸速率.
4:具有過流、過壓、嵌位保護功能, 多級保護、殘壓低。
5:采用具有屏蔽能力的金屬合金外殼。
二：技術參數
| 產品型號 | HXL-RJ45/4 | HXL-RJ45/8 | HXL-RJ45-8E | HXL-RJ45-16E | HXL-RJ45-24E | |
| 保護路數 | 1路 | 8路 | 16路 | 24路 | ||
| 工作電壓Un | 5V | |||||
| 最大持續運行電壓Uc | 6V | |||||
| 傳輸速率 | 100Mbps | |||||
| 插入損耗 | ≤0.3dB | |||||
| 標稱放電電流(8/20us)In | 5KA | |||||
| 最大放電電流(8/20us)Imax | 10KA | |||||
| 響應時間 | ≤1ns | |||||
| 線-PG電壓保護水平（In）Up | ≤180V | |||||
| 外殼材料 | 屏蔽金屬 | |||||
| 接口型號 | RJ45 | |||||
| 被保護芯線 | ⒈⒉⒊⒍線 | ⒈～⒏線 | ||||
| 工作環境 | -40℃～ 80℃ | |||||
| 外形尺寸 | 100×38×30㎜ | 100×38×30㎜ | 180×85×45㎜ | 485×110×45㎜ | 485×110×45㎜ | |
| 防護等級 | IP20 | |||||
三：產品安裝
1：本系列產品為各種網絡傳輸設備設計的網絡用網絡信號電源保護器，適用于各種千兆以太網，ATM，VOIP網絡，POE系統等,安裝于數據線防雷分區LPZ1-3界面之間的RJ45接口上。
2：所有接線必須牢固及可靠電氣聯接。
3：適于室內運行，室外應加防水措施。
4：防雷接地應符合防雷規范要求，接地線盡量做到短而直且接地電阻應小于4Ω。接地線≥2.5mm2。

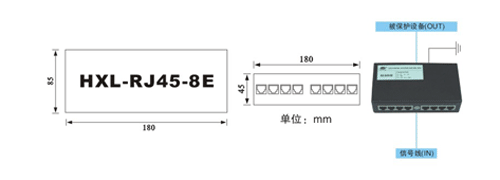

四：產品安裝
